Особенности устройства и рабочего процесса рулонного пресс – подборщика

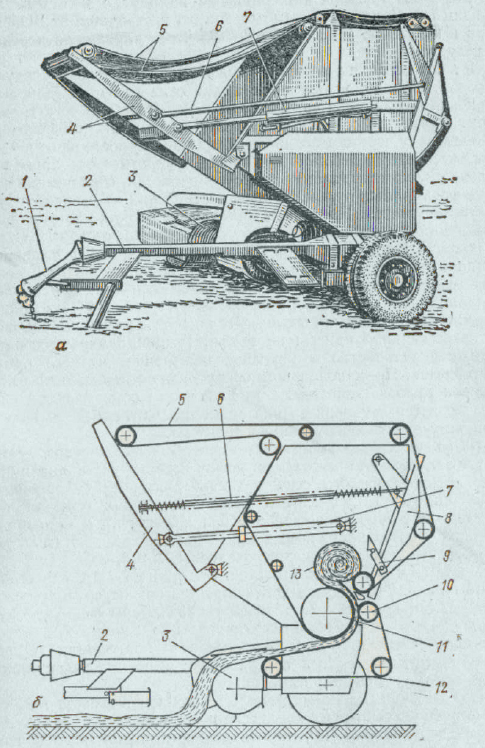

Рис. 1. Общий вид (а) и схема (б) рабочего процесса рулонного пресс-подборщика ПРП-1,6:
1 — карданная передача; 2 — спица; 3 — подборщик; 4 — рамки; 5 — прессующие ремни; 6 — штанга; 7 — гидроцилиндр; 8 — клапан; 9 — защелка; 10 — верхний валик транспортера; 11 — барабан; 12 — транспортер; 13 — петля.

Пресс-подборщик входит, в комплекс машин для заготовки прессованного сена и соломы в рулонах. Он формирует рулон цилиндрической формы при подборе валков естественных и сеяных трав, а также соломы. Размеры рулона следующие: диаметр — до 1500 мм, длина — 1400 мм; масса до 500 кг. Основными рабочими узлами подборщика являются подборщик 3 (рис. 1), прессующие ремни 5, обматывающий аппарат и транспортер 12.

Подборщик барабанного типа с пружинными зубьями такой же, как у пресс-подборщика ПС-1,6, но без шнека. Прижимной решеткой, смонтированной над подбирающим барабаном, создается некоторое предварительное уплотнение растительной массы.

Прессующие ремни — основной рабочий орган, формирующий рулон сена определенной плотности. Они представляют собой бесконечные ремни, охватывающие и огибающие систему роликов и барабан 11. При прессовании между барабаном и рядом расположенным роликом прессующие ремни образуют петлю 13, внутри которой формируется рулон.

Обматывающий аппарат обвязывает рулон шпагатом. Особенность аппарата и принципа его работы заключается в том, что после передачи шпагата игла медленно поворачивается, перемещая шпагат вдоль рулона. Таким образом, рулон, вращаемый прессующими ремнями, наматывает на себя шпагат по спирали.

Транспортер уплотняет растительную массу, поступающую с подборщика, и подает ее в прессовальную камеру к прессующим ремням. Он образован двумя бесконечными ремнями, надетыми на передний и задний подвижные валики.

Все узлы машины смонтированы на раме с колесным ходом и спицей 2. Привод рабочих органов осуществляется от ВОМ трактора (МТЗ-50/52, МТЗ-80/82, Т-40Л1) через карданную передачу 1 и редуктор.

Рабочий процесс подборщика протекает следующим образом. При движении вдоль валка сена пальцы подбирающего барабана подборщика захватывают массу и подают ее к транспортеру. Между прессующими ремнями и ремнями транспортера, а также между верхним подвижным валиком 10 последнего и барабаном масса предварительно сжимается и уплотняется. Далее растительная масса поступает на прессующие ремни, образующие петлю, где и формируется рулон. По мере поступления массы диаметр рулона увеличивается. Увеличиваются и размеры петли за счет преодоления сопротивления натяжного устройства, образованного рамкой 4, подпружиненной штангой 6, гидроцилиндрами 7 и клапаном В. Когда рулон сформирован, включается аппарат, который обматывает рулон шпагатом при остановленном агрегате. После обмотки рулона шпагатом защелки 9 освобождают клапан 8. Под действием пружин штанг 6 клапан поднимается вверх, и рулон выбрасывается из прессовальной камеры на землю. Гидроцилиндры возвращают натяжное устройство в исходное положение, и цикл процесса повторяется. Пресс-подборщик оборудован сигнализацией в начале обвязки рулона шпагатом. При включении обматывающего аппарата подается звуковой сигнал водителю. Сигнализация включена в систему электрооборудования трактора.
